尼龍單6和雙6主要有哪些區別？

發布于2023-05-17 15:34:04 點擊：0

     PA66增強尼龍在我們看來是一種很常見的材料，高強度、高耐磨、低收縮等優點讓它成為注塑行業幾乎無人不知無人不曉的材料。
     國內使用的PA絕大部分以單六和雙六為主，這兩種材料對于不知情的人來說可是很容易鬧迷糊的，畢竟只差一個六而已。
     PA雙六是1935年卡索瑟斯用己二酸和乙二胺縮聚合成的聚合物，1937年發現了用用熔融紡絲制造PA66的工藝，1939年由杜邦公司完成商業化。

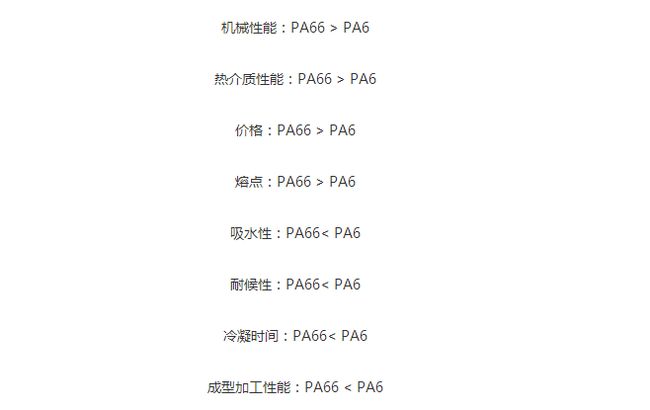

     PA單六是德國IG公司施拉克研究用單一的己內酰胺為原料合成的聚合物，1939年進行pa6纖維的試驗生產，1943年德國法本公司完成商業化。     增強尼龍單六容易吸水，所以加工前的烘干至關重要。在密封條件下，如果材料含水量大于0.2%，建議在80℃以上的熱干燥空氣中干燥3-4h；如果材料已經在空氣中暴露超過8小時，建議進行105℃，1-2h真空干燥，使用溫度上250-280℃為宜。     增強尼龍雙6使用前如果經過了免烘干處理并密封完好，建議在85℃干燥空氣中干燥處理。如果濕度大于0.2%，還需要進行105℃，1-2h的真空干燥，使用溫度上280-320℃為宜。
     注塑壓力兩者一般在750-1250bar之間，注射速度均為高速。


下一篇：增強尼龍和普通尼龍相比有哪些區別你知道嗎？上一篇：為什么說玻纖增強尼龍是輕量化的未來?
