尼龍PA6注塑加工工藝

為了提高PA6的機械特性，經常加入各種各樣的改性劑。玻璃就是最常見的添加劑，有時為了提高抗沖擊性還加入合成橡膠，如EPDM和SBR等。

對于沒有添加劑的產品，PA6的收縮率在1%到1.5%之間。加入玻璃纖維添加劑可以使收縮率降低到0.3%（但和流程相垂直的方向還要稍高一些）。成型組裝的收縮率主要受材料結晶度和吸濕性影響。實際的收縮率還和塑件設計、壁厚及其它工藝參數成函數關系。

注塑模工藝條件

干燥處理：由于PA6很容易吸收水分，因此加工前的干燥特別要注意。如果材料是用防水材料包裝供應的，則容器應保持密閉。如果濕度大于0.2%，建議在80℃以上的熱空氣中干燥16小時。如果材料已經在空氣中暴露超過8小時，建議進行105℃，8小時以上的真空烘干。

熔化溫度：230~280℃，對于增強品種為250~280℃。

模具溫度：80~90℃。模具溫度很顯著地影響結晶度，而結晶度又影響著塑件的機械特性。對于結構部件來說結晶度很重要，因此建議模具溫度為80~90℃。

對于薄壁的，流程較長的塑件也建議施用較高的模具溫度。增大模具溫度可以提高塑件的強度和剛度，但卻降低了韌性。

如果壁厚大于3mm，建議使用20~40℃的低溫模具。對于玻纖增強材料模具溫度應大于80℃。

注射壓力：一般在750~1250bar之間（取決于材料和產品設計）。

注射速度：高速（對增強型材料要稍微降低）。

流道和澆口: 由于PA6的凝固時間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5*t （這里t為塑件厚度）。

如果使用熱流道，澆口尺寸應比使用常規流道小一些，因為熱流道能夠幫助阻止材料過早凝固。如果用潛入式澆口，澆口的最小直徑應當是0.75mm。

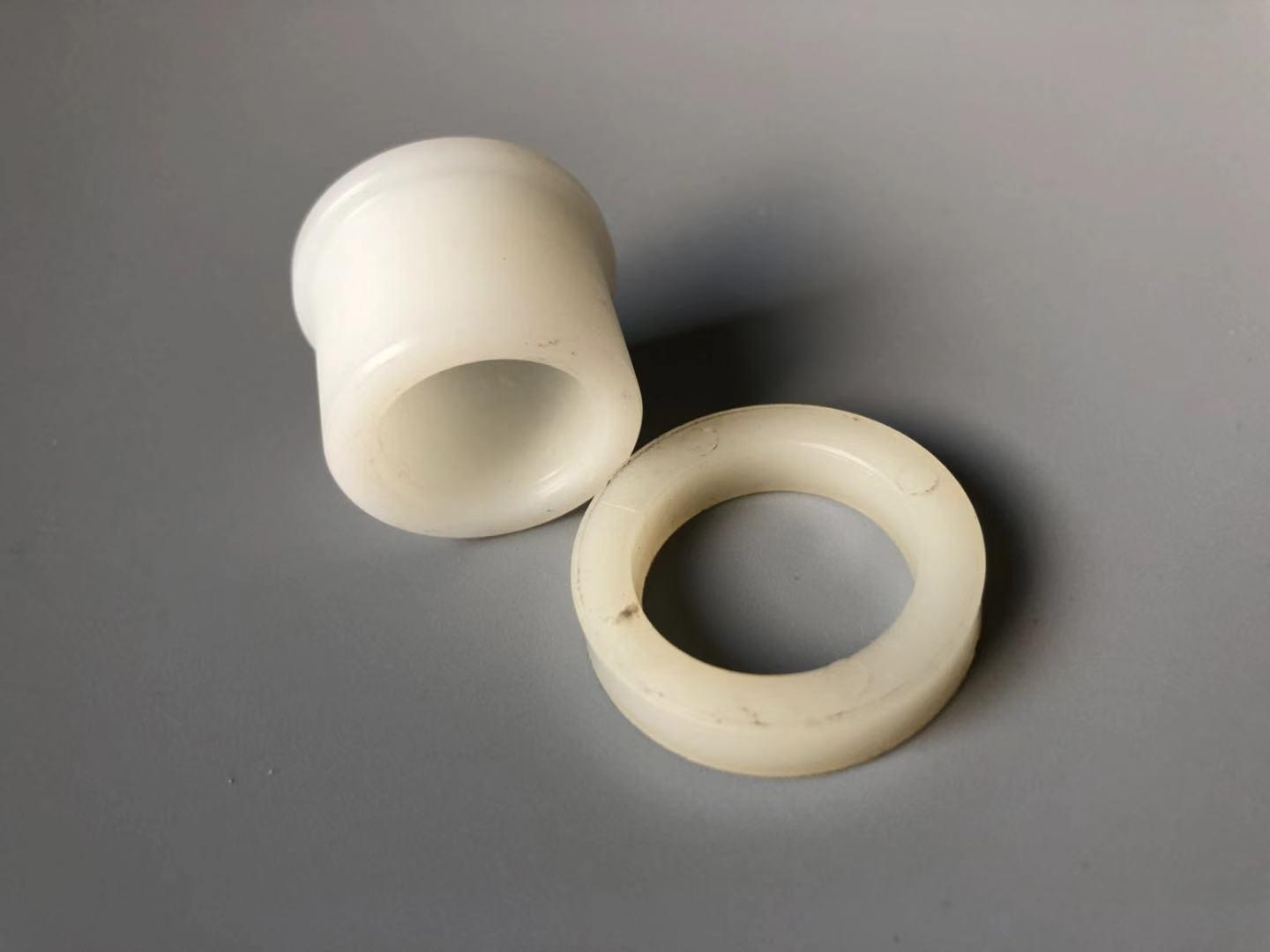

PA6注塑制品

聯系方式

眾君意新材料

免費電話：400-8118-928

技術直連：182-2211-3077

E-mail：sales@zhongjunyi.com

公司地址：上海市松江區谷陽北路1500號

久久福利视频导航_久久噜噜噜_最新超碰在线_免费日韩网站_欧美黄色大片免费观看_91婷婷射
